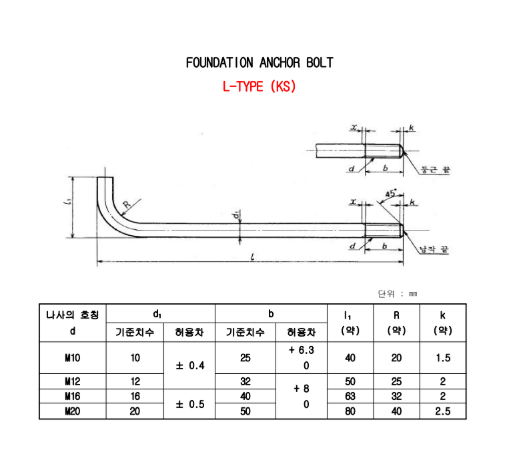

FOUNDATION ANCHOR BOLT L-TYPE (KS)
단위: mm| 나사의 호칭 d | d₁ 기준치수 | d₁ 허용차 | b 기준치수 | b 허용차 | l₁ (약) | R (약) | k (약) |
|---|---|---|---|---|---|---|---|
| M10 | 10 | ± 0.4 | 25 | +6.3 0 | 40 | 20 | 1.5 |
| M12 | 12 | - | 32 | +8 0 | 50 | 25 | 2 |
| M16 | 16 | ± 0.5 | 40 | - | 63 | 32 | 2 |
| M20 | 20 | - | 50 | - | 80 | 40 | 2.5 |
