FOUNDATION ANCHOR BOLT J-TYPE (KS)
앙카볼트
FOUNDATION ANCHOR BOLT J-TYPE (KS)
최고관리자2025-09-05조회 40

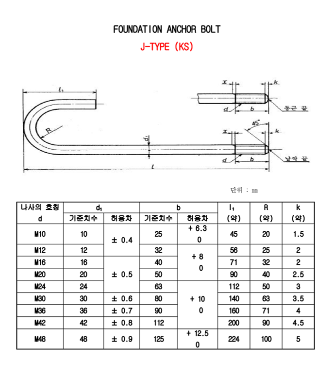

FOUNDATION ANCHOR BOLT J-TYPE (KS)
단위: mm| 나사의 호칭 d | d₁ 기준치수 | d₁ 허용차 | b 기준치수 | b 허용차 | l₁ (약) | R (약) | k (약) |
|---|---|---|---|---|---|---|---|
| M10 | 10 | ± 0.4 | 25 | +6.3 0 | 45 | 20 | 1.5 |
| M12 | 12 | - | 32 | +8 0 | 56 | 25 | 2 |
| M16 | 16 | ± 0.5 | 40 | - | 71 | 32 | 2 |
| M20 | 20 | - | 50 | - | 90 | 40 | 2.5 |
| M24 | 24 | - | 63 | +10 0 | 112 | 50 | 3 |
| M30 | 30 | ± 0.6 | 80 | - | 140 | 63 | 3.5 |
| M36 | 36 | ± 0.7 | 90 | - | 160 | 71 | 4 |
| M42 | 42 | ± 0.8 | 112 | +12.5 0 | 200 | 90 | 4.5 |
| M48 | 48 | ± 0.9 | 125 | - | 224 | 100 | 5 |
